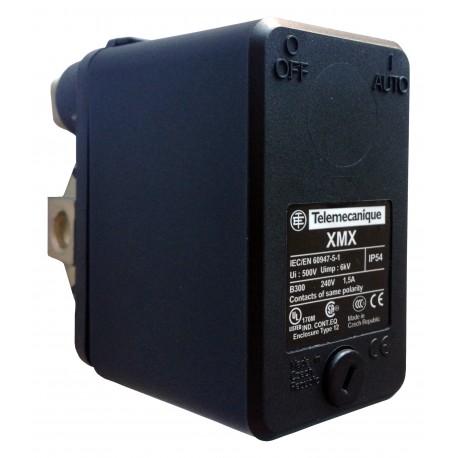

Pressostat biploaire télémecanique XMX 6

Pressostat ou contacteur manométrique bipolaire XMX 6 inversé avec prise manomètre 1-6 bars.

Plus de détails

Nouveau

Ce produit n'est plus en stock


88,00 €

Pressostat ou contacteur manométrique bipolaire XMX 6 avec prise manomètre 1-6 bars.

Le pressostat ou contacteur manométrique permet d'automatiser le fonctionnement de votre pompe en se basant sur la pression variable de l'eau dans vos canalisations.

Le pressostat met en service votre pompe lorsque la pression baisse (pression d'enclenchement) et arrête la pompe lorsque la pression remonte au dessus d'une certaine valeur (pression de déclenchement)

Les contacteurs manométriques XMX sont dits inversés car il sont équipés d'un contact inverseur.
Ils sont utilisés en sécurité manque d'eau et arrêtent la pompe en cas de manque de pression dans tuyauterie d'aspiration
d'un groupe de surpression branché sur le réseau eau de ville.

CARACTERISTIQUES :

- Boîtier en polyamide chargé de fibre de verre IP 54.
- Prise manomètre
- conformes aux normes CE, IEC/EN 60947-4-1, UL 508, CSA C 22-2 N° 14.

CARACTERISTIQUES  TECHNIQUES:

- Pression maxi d'arrêt : 6 bars
- Écart mini : 0,8 bars
- Réglage usine : 2,8 - 4,8 bars
- Température de l'air ambiant = - 25 à + 70 °C
- Fluides contrôlés : air, eau douce, eau de mer (0 à + 70 °C)
- Fonctionnement toutes positions
- Tenue aux chocs (3 gr) et vibrations (50 gr) selon IEC 68
- Fréquence de fonctionnement : 600 manœuvres/heure
- Tension nominale d'isolement : 500 V
- Puissance maxi 1,5 kW max en Monophasé 230 V
- Raccordement électrique sur bornes à vis-étrier.
- Raccordement hydraulique : F 1/2" (15x21). Se raccorde directement sur les ballons à vessie en acier peint
- Raccordement manométrique : 1/4" F (8x13)
- Conforme aux normes CE, IEC/EN 60947-4-1, UL 508, CSA C 22-2 N°14.
- Éléments en contact avec le fluide : alliage de zinc chromaté (fond), nitrile toilé (membrane).
- Contact tripolaire à action brusque
- Interrupteur marche-arrêt
- 2 presse-étoupes
- Fixation rapide du capot par une seule vis



Shéma réglage fsg

Le réglage s’effectue en réglant d'abord le point haut (A) puis ensuite sur le point bas (B)

Le réglage de la pression de déclenchement s’effectue en agissant sur l'écrou de réglage A

Le réglage de la pression de d'enclenchement s’effectue en agissant sur l'écrou de réglage B

Vous pourrez visualiser la valeur de pression en repère C



Enregistrer

Aucun commentaire de client pour le moment.

Donnez votre avis

Pressostat biploaire télémecanique XMX 6

Pressostat biploaire télémecanique XMX 6

Pressostat ou contacteur manométrique bipolaire XMX 6 inversé avec prise manomètre 1-6 bars.

Donnez votre avis

Notice XMP-XMX

Notice de raccordement pour pressostat XMP - XMX

Télécharger (2.18M)
